D2V — Free Dump-to-VTK Converter (Windows)

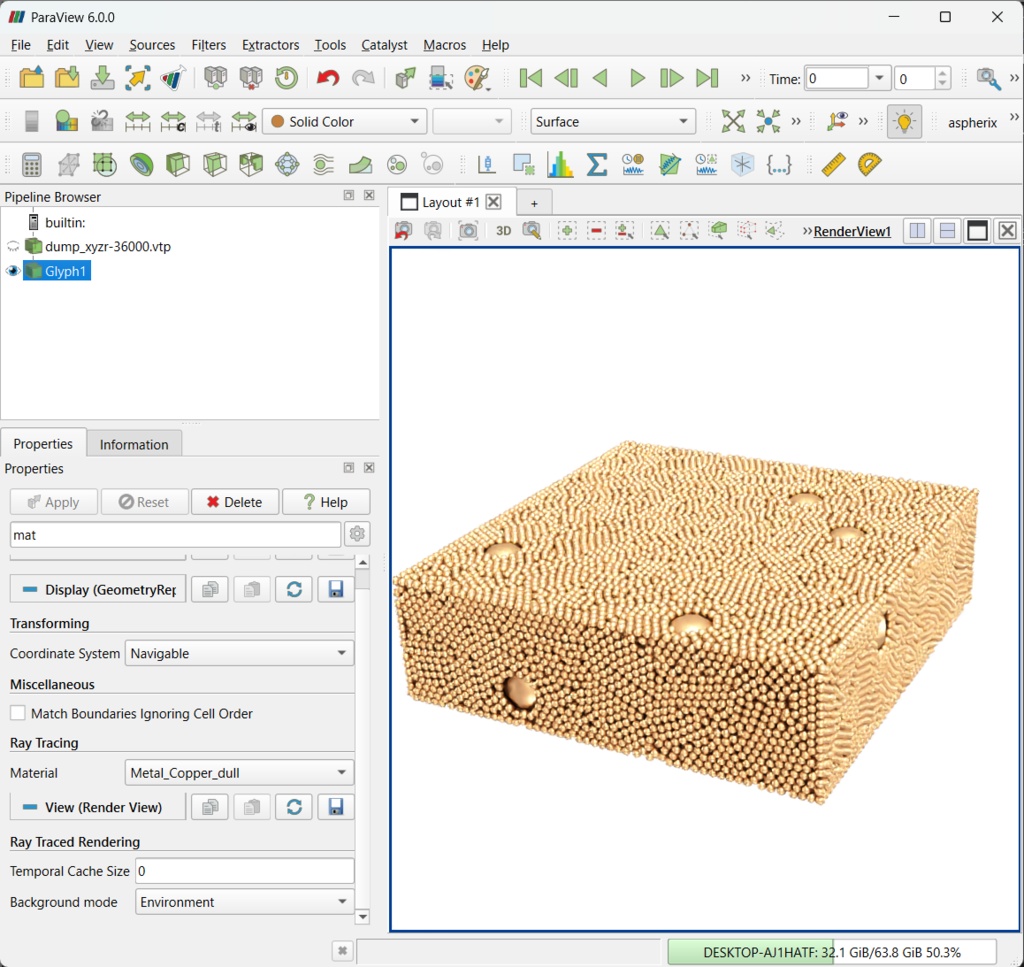

[English] dump2vtk.exe is a fast bulk converter that turns LIGGGHTS/LAMMPS dump files into VTK (legacy format, ASCII/BINARY). It offers a 3-tab GUI (Particles / Header Replace / Force chain) and an equivalent CLI. It supports force-chain export and Louvain method community aggregation, making it easy to visualize results in ParaView and similar tools. [Features] - VTK conversion (particles): Automatically collects sequential dump files and converts them in bulk (ASCII/BINARY). - Header replace: Batch-replace the `ITEM: ENTRIES ...` line. - Force chain: Build a network from pair/local dumps and export as VTK; also outputs Louvain aggregation metrics. - Performance: Parallelization and chunk processing for large datasets. - Drag & drop: Drop files onto the GUI. - CLI: Suitable for batch jobs and automation. Note: Output is VTK legacy only (no VTU support). Security & Environment - Scanned with WithSecure Elements Agent — no malware detected. - Functionality verified on Windows 11 Sandbox. --- [日本語] dump2vtk.exe は、LIGGGHTS/LAMMPS の dump を VTK（レガシー形式・ASCII/BINARY）に高速一括変換するツールです。 Particles / Header Replace / Force chain の 3タブ構成GUI に加え、同等機能の CLI を搭載。フォースチェーン出力と Louvain 法によるコミュニティ集約に対応し、ParaView 等での可視化へスムーズに接続できます。 [機能] - VTK 変換（粒子）：連番 dump を自動収集して一括変換（ASCII/BINARY） - ヘッダー置換：`ITEM: ENTRIES ...` 行の一括置換 - フォースチェーン：pair/local dump からネットワークを生成し VTK 出力、Louvain 集約量も出力 - 高速化：並列処理とチャンク処理で大規模データに対応 - ドラッグ＆ドロップ：GUI にファイルを放り込むだけ - CLI：バッチ処理や自動実行に利用可能 注意: 出力は VTK（レガシー）のみです（VTU 非対応）。 セキュリティ・動作環境 - WithSecure Elements Agent でマルウェアスキャン済み（問題なし） - Windows 11 Sandbox 上で動作確認済み

Official website

http://opendemjapan.parallel.jp/

Installation Method/インストール方法

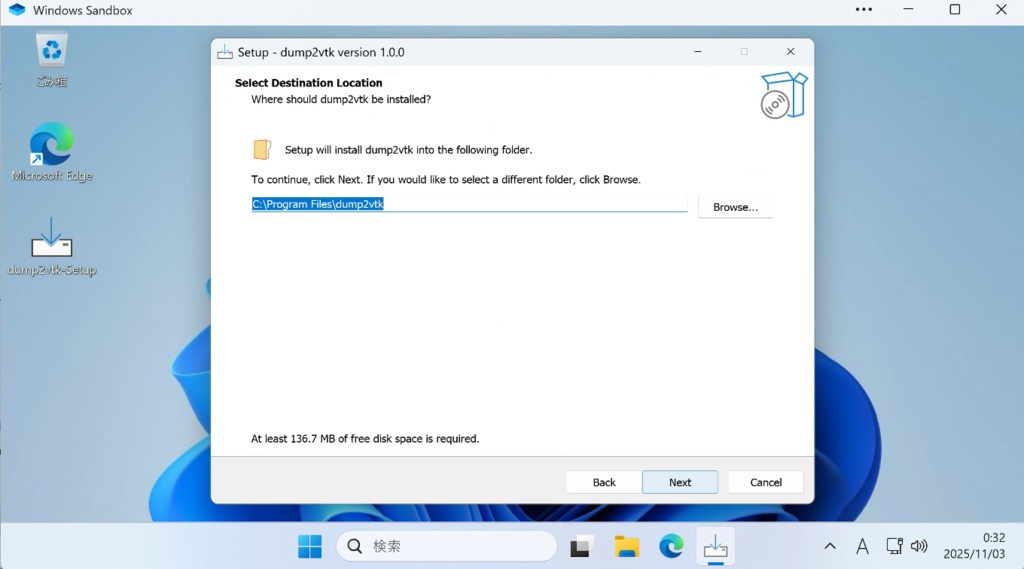

[English] 1. Run the included `dump2vtk-Setup.exe`. 2. Follow the wizard to install (default location: `C:\ Program Files\dump2vtk`). 3. After installation, a desktop shortcut is created; when launched, an icon appears on the taskbar. 4. For details, see the "Installation" chapter in `manual.pdf` (with screenshots). [日本語] 1. 同梱の `dump2vtk-Setup.exe` を実行 2. ウィザードに従いインストール（既定先：`C:\ Program Files\dump2vtk`） 3. インストール後は デスクトップにショートカットが作成され、起動時に タスクバーにアイコンが表示されます 4. 詳細は `manual.pdf` の「インストール」章をご参照ください（スクリーンショットあり）

System Requirements/動作環境

[English] - OS: Windows 10/11 (64-bit) - CPU: 4+ cores recommended - Memory: 8 GB or more recommended (depends on dataset size) [日本語] - OS：Windows 10/11（64bit） - CPU：4コア以上推奨 - メモリ：8 GB 以上推奨（データ規模に依存）

Detail/詳細

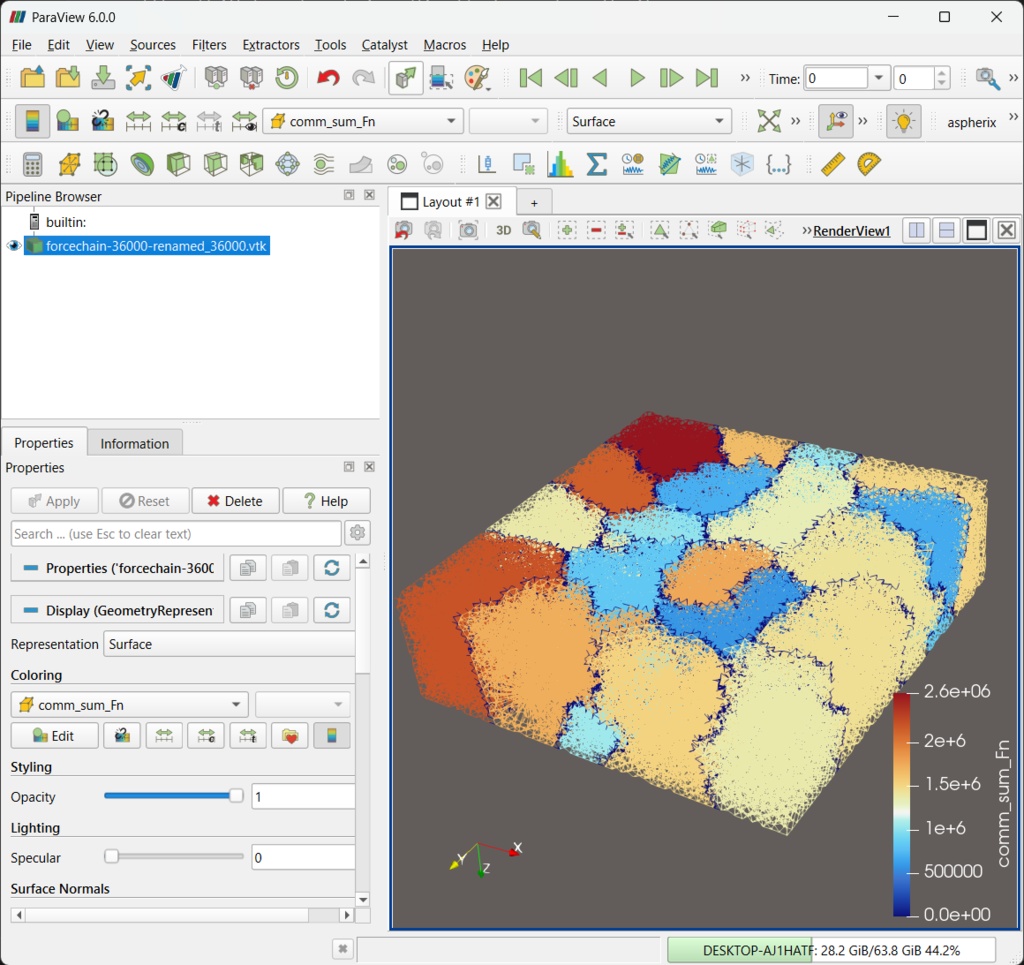

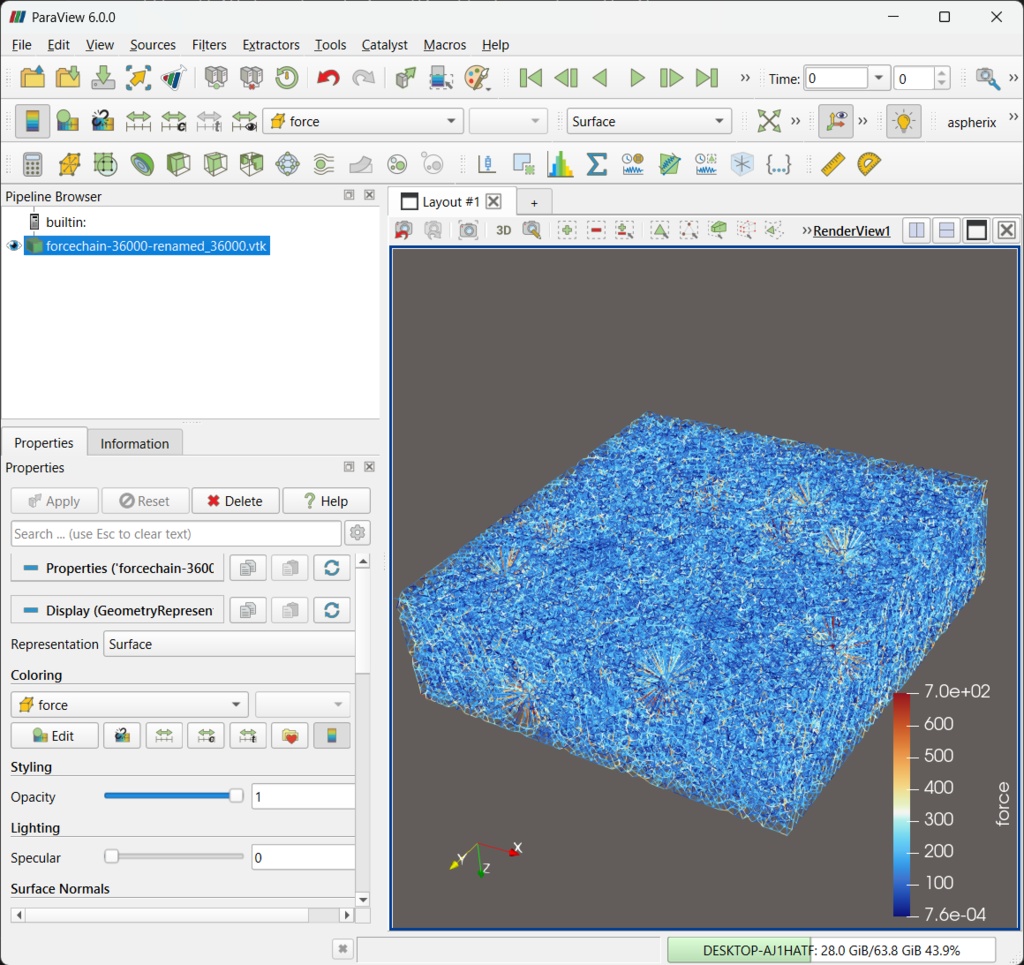

[English] This software converts LIGGGHTS/LAMMPS dump files to VTK (legacy, ASCII/BINARY). The GUI has three tabs: - Particles: particle dumps → VTK. Supports automatic sequential file collection and parallel processing. - Header Replace: batch replacement of `ITEM: ENTRIES ...`. Can handle WSL paths. - Force chain: generates a force network from pair/local dumps and outputs VTK. Also outputs community aggregation metrics via the Louvain method. Note: Output is VTK only (no VTU support). [日本語] 本ソフトは LIGGGHTS/LAMMPS の dump を VTK（legacy, ASCII/BINARY）へ変換する。GUI は 3 タブ構成である。 - Particles: 粒子 dump → VTK。連番自動収集と並列処理に対応。 - Header Replace: `ITEM: ENTRIES ...` の一括置換。WSL パスも扱える。 - Force chain: pair/local dump からフォースネットワークを生成し VTK を出力。Louvain 法によるコミュニティ集約量を併出力する。 注意：出力は VTK のみである（VTU には対応しない）。

Usage/使い方 (GUI)

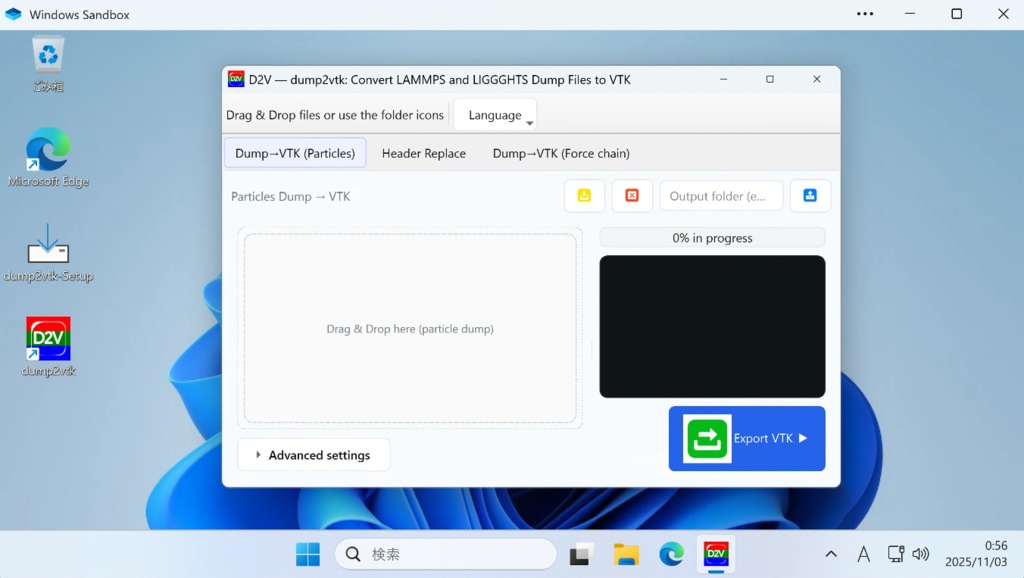

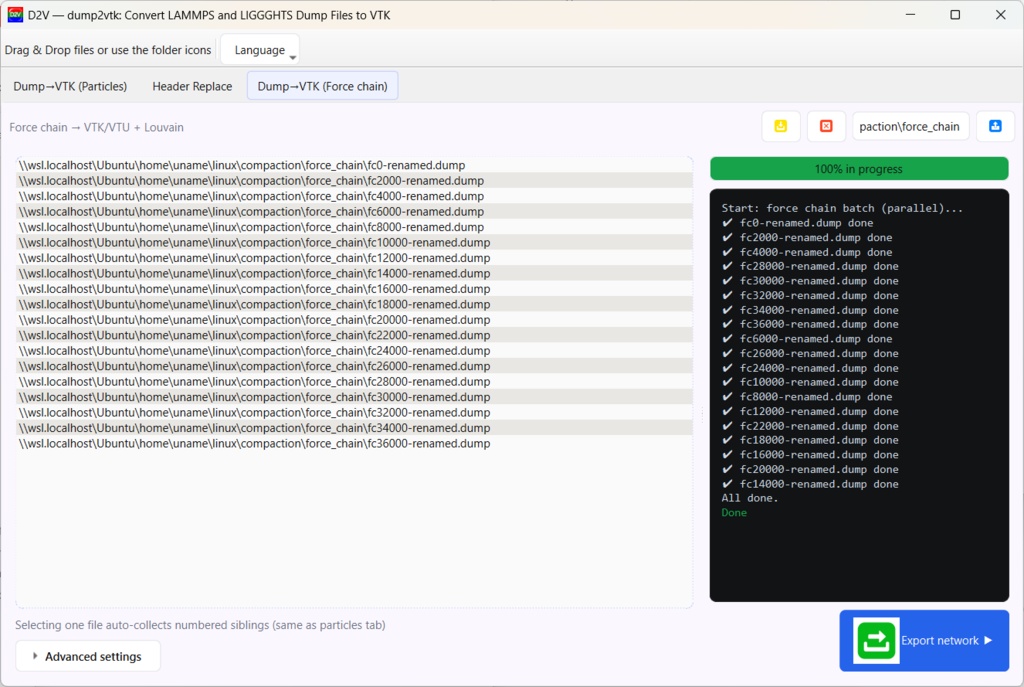

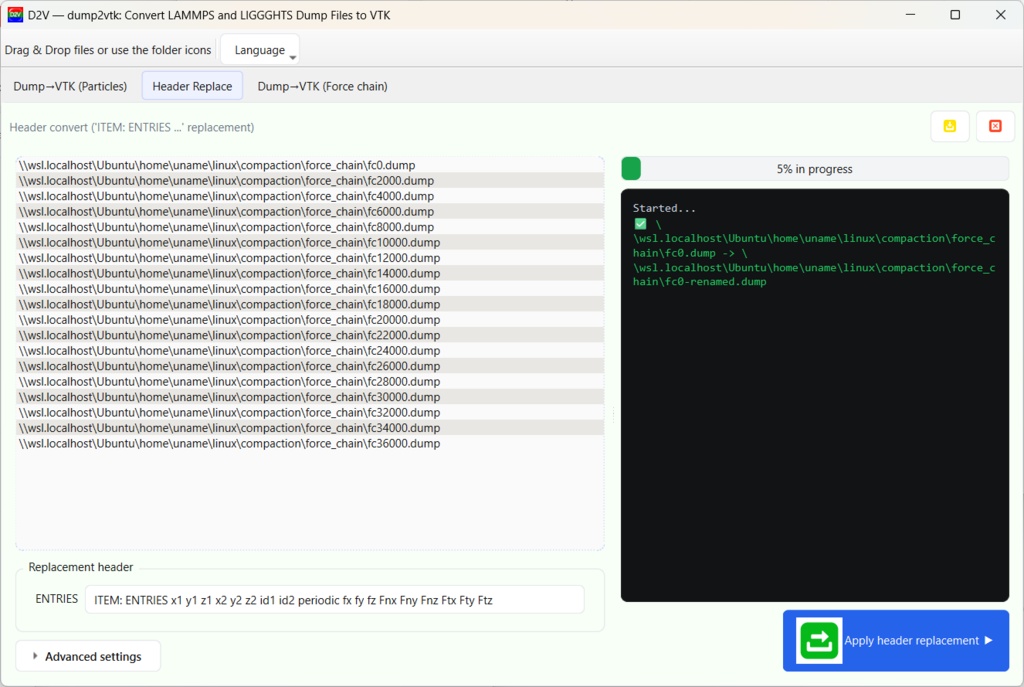

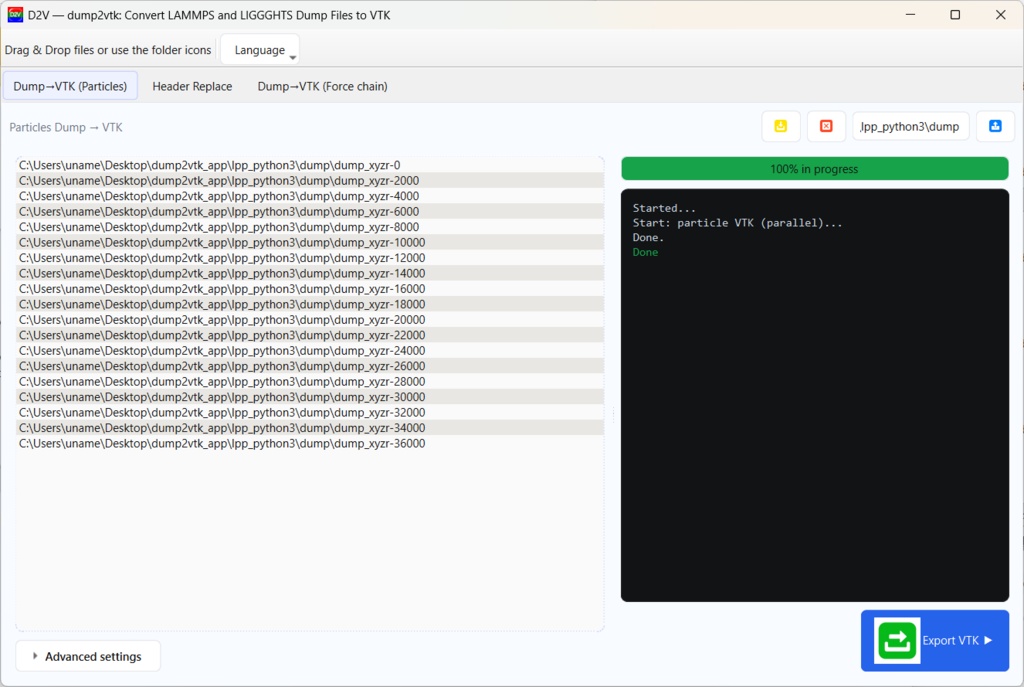

[English] Particles 1) Drop one dump file; the app automatically collects sequential files sharing the same prefix. 2) Specify the output directory if needed. 3) In Advanced settings, choose ASCII/BINARY, set parallel workers, chunk size, and `--no-overwrite`. 4) Click "Export VTK" to convert (the log shows `Start: particle VTK (parallel)... Done.`). Header Replace - Example replacement line: `ITEM: ENTRIES x1 y1 z1 x2 y2 z2 id1 id2 periodic fx fy fz Fnx Fny Fnz Ftx Fty Ftz` After running, a file with the suffix `-renamed.dump` is generated. Force chain - Select a single `-renamed.dump`; the app auto-collects the sequence and outputs VTK for each step. Completion is indicated by the log: `Start: force chain batch (parallel)... All done.` [日本語] Particles（粒子） 1) dump を 1 つ投入すると、同名プレフィクスの連番を自動収集する。 2) 必要に応じて出力先を指定する。 3) Advanced settings で ASCII/BINARY、並列数、チャンクサイズ、`--no-overwrite` を設定する。 4) 「Export VTK」で変換（ログに `Start: particle VTK (parallel)... Done.` と表示）。 Header Replace - 置換行の例： `ITEM: ENTRIES x1 y1 z1 x2 y2 z2 id1 id2 periodic fx fy fz Fnx Fny Fnz Ftx Fty Ftz` 実行後に `-renamed.dump` が生成される。 Force chain - `-renamed.dump` を 1 つ選ぶと連番を自動収集し、各ステップの VTK を出力する。 ログに `Start: force chain batch (parallel)... All done.` と表示されれば完了。

Usage/使い方（CLI）

[English] You can run the same operations via the CLI. The executable is dump2vtk.exe. Particle dump → VTK dump2vtk.exe lpp DUMP_FILES... ^ -o OUTROOT --format {ascii|binary} ^ --cpunum N --chunksize K --no-overwrite Header replace dump2vtk.exe rename ^ -H "ITEM: ENTRIES x1 y1 z1 x2 y2 z2 id1 id2 periodic fx fy fz Fnx Fny Fnz Ftx Fty Ftz" ^ inputs.dump --inplace Force chain (VTK output) dump2vtk.exe force forcechain-.dump ^ --encoding {ascii|binary} --keep-periodic --resolution 1.0 --seed 42 ^ --write-pointdata --outdir outdir/ --nan-fill 0.0 ^ --cpunum N --chunksize K --no-overwrite [日本語] GUI と同等の処理を CLI でも実行できる。実行ファイル名は dump2vtk.exe である。 粒子 dump → VTK dump2vtk.exe lpp DUMP_FILES... ^ -o OUTROOT --format {ascii|binary} ^ --cpunum N --chunksize K --no-overwrite ヘッダー置換 dump2vtk.exe rename ^ -H "ITEM: ENTRIES x1 y1 z1 x2 y2 z2 id1 id2 periodic fx fy fz Fnx Fny Fnz Ftx Fty Ftz" ^ inputs.dump --inplace フォースチェーン（VTK出力） dump2vtk.exe force forcechain-.dump ^ --encoding {ascii|binary} --keep-periodic --resolution 1.0 --seed 42 ^ --write-pointdata --outdir outdir/ --nan-fill 0.0 ^ --cpunum N --chunksize K --no-overwrite

Licence/ライセンス

[English] - Entire distribution: GNU GPL-2.0-or-later - Original components: MIT also listed in NOTICE (for standalone reuse) - Third-party: NumPy (BSD-3), PySide6/Qt (LGPL-3), VTK (BSD-3), NetworkX (BSD-3), python-louvain (BSD-like) - Include src/ to satisfy the GPL source-distribution requirement. [日本語] - 配布物全体: GNU GPL-2.0-or-later - 自作部分: NOTICE にて MIT を併記（単独再利用時） - サードパーティ: NumPy（BSD-3）, PySide6/Qt（LGPL-3）, VTK（BSD-3）, NetworkX（BSD-3）, python-louvain（BSD系） - src/ を同梱し、GPL のソース提供要件を満たす。

Update History/アップデート履歴

[3 November 2025] v1.0.0 Initial Release

github

[GUI] [stand-alone] https://github.com/opendemjapan/liggghts-lammps-dump2vtk.git https://github.com/opendemjapan/liggghts-entries-header-replacer.git https://github.com/opendemjapan/dump2force.git
